近日，哈電集團佳木斯電機股份有限公司（以下簡稱“佳電股份”）以科技創新彰顯品牌硬核實力，成功突破技術壁壘，自主研發YJKS1120-4 30000kW高壓三相異步電動機，填補國內多項技術空白，達到國際先進水平。產品的研制成功推動了科技創新和產業創新深度融合，生動詮釋“科技強企、品牌興企”的發展密碼。即日起，佳電股份微信公眾平臺開設“創新領航”專欄，本期聚焦YJKS1120-4 30000kW高壓三相異步電動機。
YJKS 1120-4 30000kW高壓三相異步電動機是佳電股份在大功率4極電機上取得的新突破，產品主要用于鋼鐵、電力、石油、石化、冶金等領域，驅動壓縮機、風機、水泵等大型機械負載設備。
綜合性能優越
?YJKS 1120-4 30000kW高壓三相異步電動機為佳電新一代的大功率高端產品，功率密度達到國際同類產品的領先水平，與國內同類產品相比較功率密度提升20%。同時，具有可靠性高、效率高、低振動、低噪聲的優越性能。在電磁、風路和結構上均實現了多個突破，實現產品效率的極限躍升。

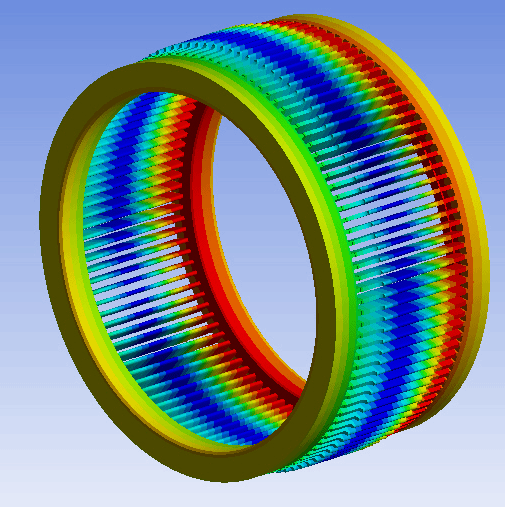

?定子鐵心槽位的軸向相位優化技術，有效削弱電機的齒諧波和電磁噪聲，經測定電機噪聲壓級78dB（A）。

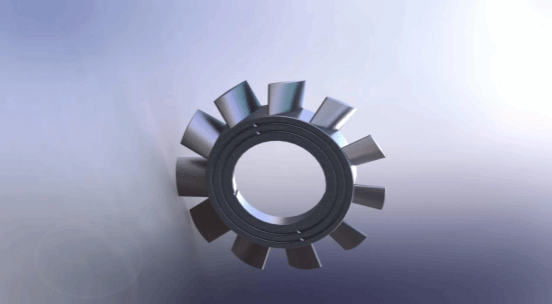

?高性能電機風扇的輕量化拓撲優化設計，扇葉和輪轂整體制造，風扇強度更高，扇葉等角度相位分布，有效抑制了軸竄問題，同時降低通風損耗，提升了電機效率。
?高導熱耐沖擊絕緣系統及繞組制造工藝，解決變頻器沖擊電壓影響。
?通過對電機風路優化設計及電機流場仿真分析，使風路在電機內部更加順暢，同時對溫度場和流體場耦合分析，通過熱仿真優化筋條高度及導風板位置，散熱效率提升20%。

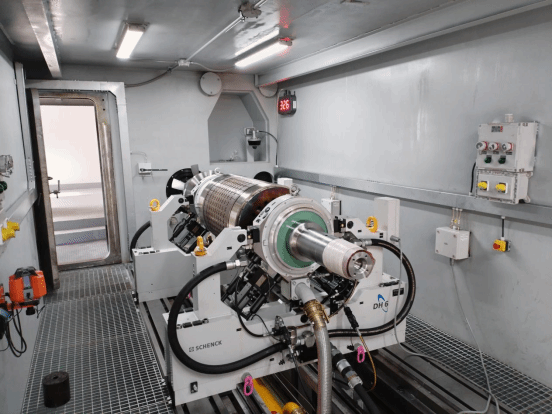

?超高速轉子動平衡：高速轉子動平衡設備是高速大型電機制造的基礎，佳電引進了德國申克動平衡機，該平衡機是申克為佳電特制。使高速轉子動平衡設備平衡精度G0.4，具有電子角度定位，可實現8000kg、15000rpm轉子的高速平衡、超速試驗。
定子拓撲優化

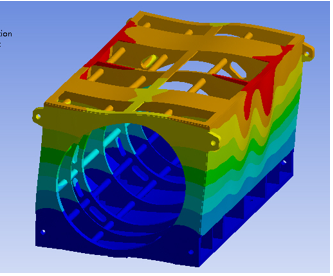

對機座支撐結構和強度進行分析，從結構拓撲優化和動態性能優化入手，削弱低應力區材料，加強高應力區材料，相同材料的應用實現更加堅固的定子結構，同時，改變電機傳統的支撐結構，整機固有頻率大幅提升，有效抑制振動，電機實測振動值0.8mm/s。
轉子結構創新

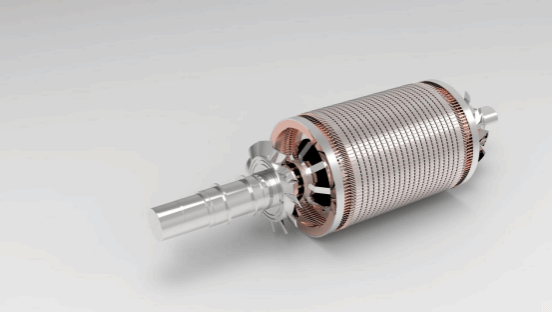

大型工業電機轉子結構設計是關鍵核心技術。電機設計中充分應用轉子動力學理論，對結構進行創新設計，以保證電機高速運行時的穩定性。
?綁箍限制帶纏繞技術：高速大型電機運行時，轉子鐵心及旋轉零部件會在離心力的作用下產生“逃逸”，一旦“逃逸”成功將產生巨大的破壞性。綁箍限制帶纏繞技術的原理是通過使用輕量化、高強度特殊材料并利用特殊工藝方法對轉子鐵心及旋轉零部件綁箍限制，形成護套結構防止轉子鐵心及旋轉零部件“逃逸”。此技術的應用大幅提升了轉子運行可靠性，試驗驗證轉子運行穩定，實現4000rpm超速可靠運行。
材料迭代升級
?定子線圈采用雙層耐電暈聚酯亞胺薄膜燒結線，漆膜絕緣性能和散熱性能大幅度增強，主絕緣選用含特種潛伏性促進劑、環氧膠粘劑以及特種高電壓云母紙的高性能玻璃布補強少膠云母帶和高性能聚酯薄膜補強少膠云母帶，定子槽容納的有效導體數提升，電機定子銅損耗明顯降低。
? 轉子護環采用高強度合金無磁材料，降低渦流損耗，電機鐵損降低。同時材料密度低于鋼材，且強度高，減輕轉子重量并增強了轉子可靠性。
? 轉子端環采用特殊的合金材料制造，與傳統純銅鍛件轉子端環相比，極大提高了材料的耐熱性和機械強度。
智造裝備保障

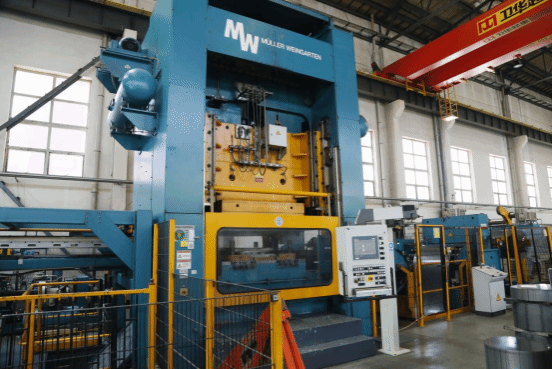

大型高速電機的制造離不開大智造裝備的保障。近年來，佳電股份持續加大技術改造力度，七工位自動沖切一體機、八米跨距數控車床、PAMA智能加工單元及高壓電機數字化裝配車間等大型智能裝備，為大型高速電機生產制造保駕護航。
未來，佳電股份將持續強化科技創新和產業創新深度融合，不斷培育壯大戰略性新興產業，牢固樹立創新發展意識，持續提升自主創新能力，以科技創新引領行業發展，不斷推動高端化、智能化、綠色化深度融合，夯實提升新質生產力，以優質產品和滿意服務贏得客戶信賴。
